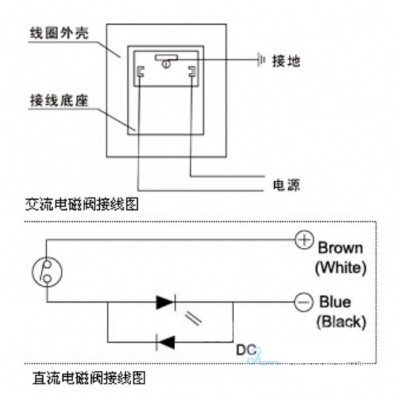

電磁閥接線方式較為簡單，一般電磁閥的電源線有地線、和正極及負極組成的三根線，如果是交流電，接線的正負極則可以不必考慮，如果是直流電，就需要注意正負極，并且要注意電壓要相同，具體的電磁閥接線圖如下：

一、電磁閥接線方式及使用要求：

1、先要檢查電磁閥是否與選型參數一致，比如電源電壓、介質壓力、壓差等，尤其是電源，如果搞錯，就容易燒壞線圈、電源電壓應滿足額定電壓電壓波動范圍：交流+10%~-15%，直流+10%~-10%，平時線圈組件不宜拆開。

2、常用電磁閥線圈分為三種形式（即：插頭式、引線式、接線座式）

插頭式：插頭式電磁閥接線方式，頂部一個端子為地線，左右兩個端子為電源線、不分正負。

引線式：引線式電磁閥接線，通常有兩根或三根引線，一般不分正負級，兩根引線直接接電源即可，三根引線的一般黃色的一根引線是接地線，其余兩根引線接電源。

接線座式：接線座式有三個接線端子，并排端子為電源接線，一個獨立端子為接地線。

3、需要注意的是，電磁閥安裝接線時，引線不可接得過長，控制在五米以?xún)?nèi)。尤其是直流電壓的引線過長，電流損耗過大，會造成電磁閥無法正常使用，防爆電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行，非電氣人員不得拆卸電磁閥電氣元件。

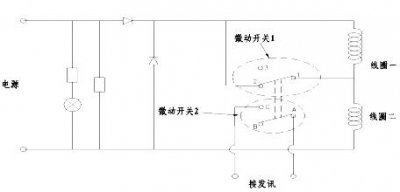

二、兩線帶信號反饋電磁閥接線圖如下：

電磁鐵通電后，鐵芯吸動，接通微動開關2的A腳和C腳，接發訊線短路，發出電磁閥開啟信號。斷電后鐵芯依靠閥體復位裝置返回，接發訊線斷路，發出電磁閥關閉信號。

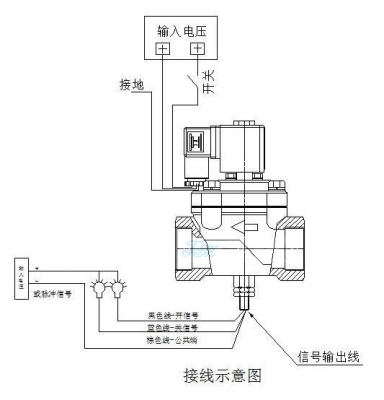

三、三線帶信號反饋電磁閥接線圖如下：（即：公共線、開線、關線）

當閥打開時，信號公共線和開信號線接通。

當閥關閉時，信號公共線和關信號線接通。
